Τα σύγχρονα Plug-in Hybrid (PHEV) οχήματα βασίζονται σε προηγμένα ηλεκτρονικά συστήματα για τη σωστή λειτουργία της φόρτισης της μπαταρίας υψηλής τάσης. Ένα από τα πιο κρίσιμα εξαρτήματα είναι ο On-Board Charger (OBC), ο οποίος στο Land Rover Evoque P300e αναφέρεται ως BCCM (Battery Charger Control Module).
Η συγκεκριμένη μονάδα, με κωδικό L8D2-14A750-BA, είναι υπεύθυνη για τον έλεγχο και τη διαχείριση της φόρτισης της υβριδικής μπαταρίας. Ουσιαστικά αποτελεί τον «εγκέφαλο» που επιτρέπει στο όχημα να μετατρέπει το ρεύμα από το δίκτυο φόρτισης σε ενέργεια που μπορεί να αποθηκευτεί με ασφάλεια στη μπαταρία υψηλής τάσης.
Όταν η μονάδα αυτή παρουσιάσει βλάβη, το αποτέλεσμα είναι συνήθως ένα πολύ συνηθισμένο αλλά σοβαρό σύμπτωμα: το όχημα δεν φορτίζει καθόλου.
Το Πρόβλημα
Το συγκεκριμένο Land Rover Evoque P300e έφτασε στο συνεργείο μας με βασικό πρόβλημα την πλήρη αδυναμία φόρτισης.
Κατά τον διαγνωστικό έλεγχο με εξειδικευμένο εξοπλισμό, διαπιστώθηκε ότι υπήρχε μηδενική επικοινωνία με τη μονάδα BCCM στο δίκτυο δεδομένων του οχήματος. Με απλά λόγια, ο εγκέφαλος φόρτισης δεν «μιλούσε» πλέον με τα υπόλοιπα συστήματα του αυτοκινήτου.
Σε τέτοιες περιπτώσεις, η συνήθης επίσημη διαδικασία που προτείνουν οι αντιπροσωπείες είναι η πλήρης αντικατάσταση του On-Board Charger.
Το πρόβλημα όμως είναι ότι:
- η μονάδα έχει πολύ υψηλό κόστος
- απαιτείται προγραμματισμός και κωδικοποίηση
- πολλές φορές υπάρχει μεγάλος χρόνος αναμονής για ανταλλακτικά
Για τον ιδιοκτήτη, αυτό σημαίνει συνήθως μια επισκευή που μπορεί να κοστίσει χιλιάδες ευρώ.
Η Διάγνωση
Στο Auto Master Group, πριν προχωρήσουμε σε αντικατάσταση μονάδων υψηλού κόστους, πραγματοποιούμε πάντα σε βάθος ηλεκτρονική διάγνωση.

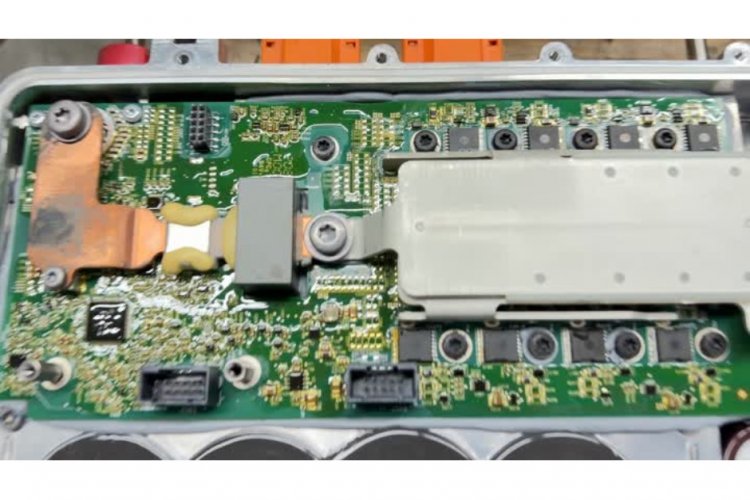

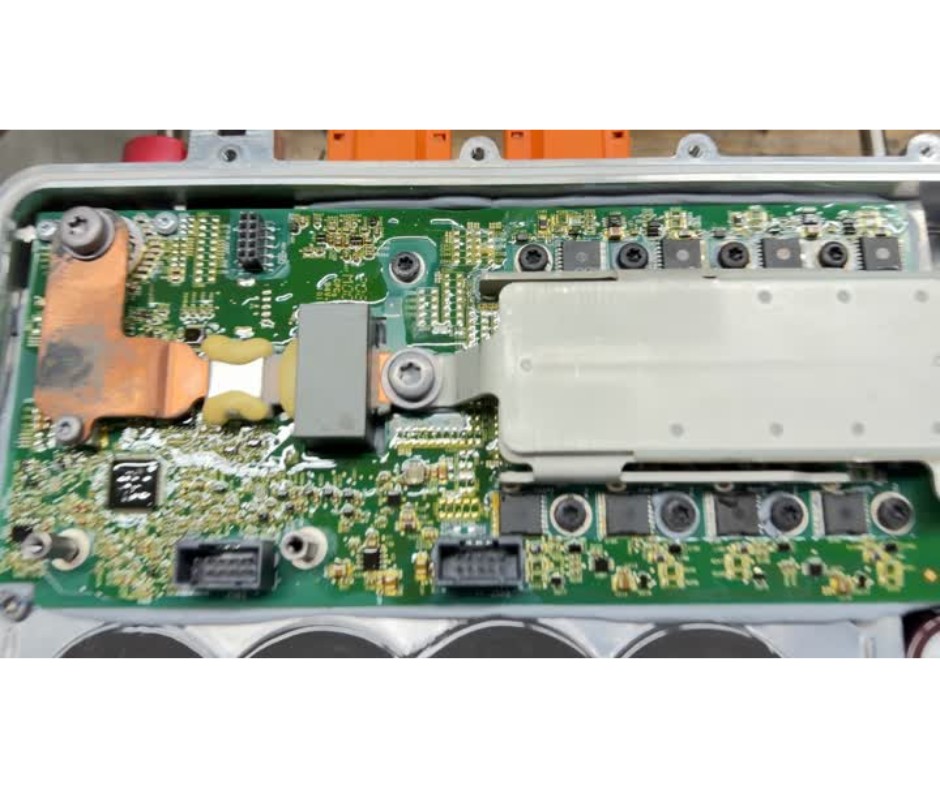

Μετά την αποσυναρμολόγηση της μονάδας BCCM / OBC, έγινε λεπτομερής έλεγχος της πλακέτας και των κυκλωμάτων.
Κατά τον έλεγχο εντοπίστηκε η πραγματική αιτία της βλάβης:
ένα πρόβλημα στο κύκλωμα επικοινωνίας της μονάδας, το οποίο διέκοπτε τη σύνδεση με το δίκτυο CAN του οχήματος.
Η συγκεκριμένη αστοχία είχε ως αποτέλεσμα:
- το σύστημα να μην αναγνωρίζει τη μονάδα φόρτισης
- να μην ενεργοποιείται η διαδικασία φόρτισης
- να εμφανίζεται σφάλμα επικοινωνίας στο διαγνωστικό σύστημα
