Η Mercedes-Benz E300 Hybrid αποτελεί ένα προηγμένο υβριδικό σύστημα, στο οποίο το Power Electronics Inverter διαδραματίζει καθοριστικό ρόλο στη λειτουργία του οχήματος.
Σε περιπτώσεις σοβαρής βλάβης της συγκεκριμένης μονάδας, η συνήθης πρακτική είναι η αντικατάσταση, συνοδευόμενη από υψηλό κόστος και απαίτηση προγραμματισμού μέσω αντιπροσωπείας. Ωστόσο, υπάρχουν περιπτώσεις όπου μπορεί να εφαρμοστεί μια πιο στοχευμένη και αποδοτική λύση.
Περιγραφή βλάβης
Στο συγκεκριμένο όχημα, το inverter είχε υποστεί εκτεταμένη θερμική καταστροφή, με αποτέλεσμα:
- Πλήρη απώλεια επικοινωνίας με το δίκτυο CAN
- Αδυναμία διάγνωσης μέσω OBD
- Μη δυνατότητα ανάγνωσης δεδομένων σε bench mode
Η μονάδα δεν μπορούσε να επικοινωνήσει με κανένα διαγνωστικό σύστημα, καθιστώντας αδύνατη οποιαδήποτε συμβατική διαδικασία ανάκτησης.
Τεχνική πρόκληση
Το βασικό ζήτημα σε τέτοιες περιπτώσεις δεν είναι μόνο η φυσική βλάβη της μονάδας, αλλά κυρίως η απώλεια των κρίσιμων δεδομένων που αυτή περιέχει, όπως:
- Κωδικοποιήσεις (coding)
- VIN οχήματος
- Προσαρμογές (adaptations)
Χωρίς τα δεδομένα αυτά, ακόμη και μια λειτουργική μεταχειρισμένη μονάδα δεν μπορεί να ενσωματωθεί ομαλά στο όχημα.
Μεθοδολογία επέμβασης
Δεδομένου ότι η πλακέτα δεν ήταν επισκευάσιμη, επιλέχθηκε προσέγγιση σε επίπεδο μικροεπεξεργαστή.

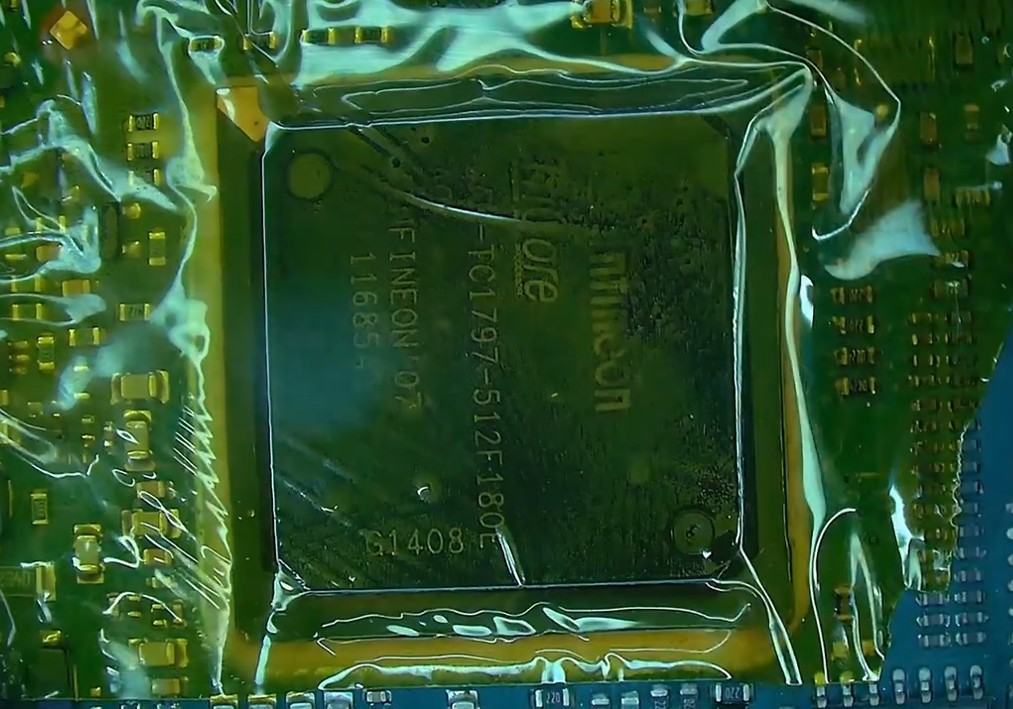

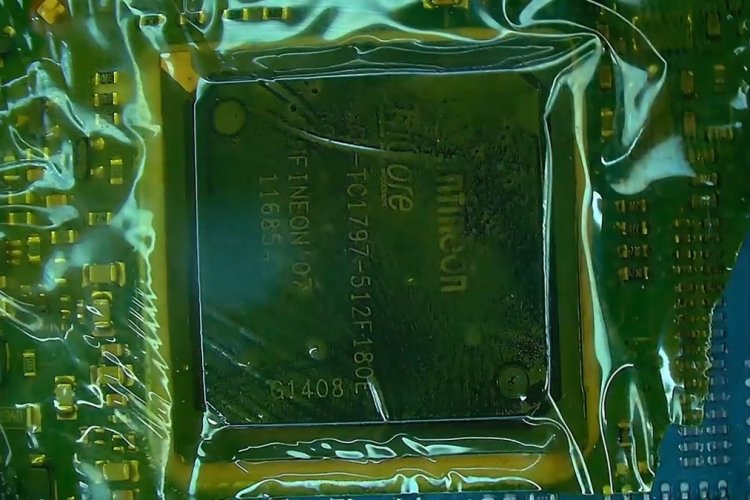

Η μονάδα βασίζεται στον επεξεργαστή
Infineon TriCore TC1797,
ο οποίος περιέχει το σύνολο των απαραίτητων δεδομένων.
Η διαδικασία περιλάμβανε:

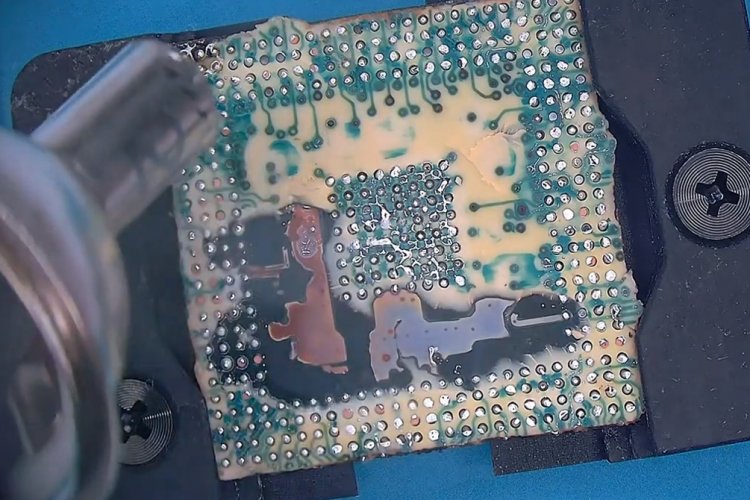

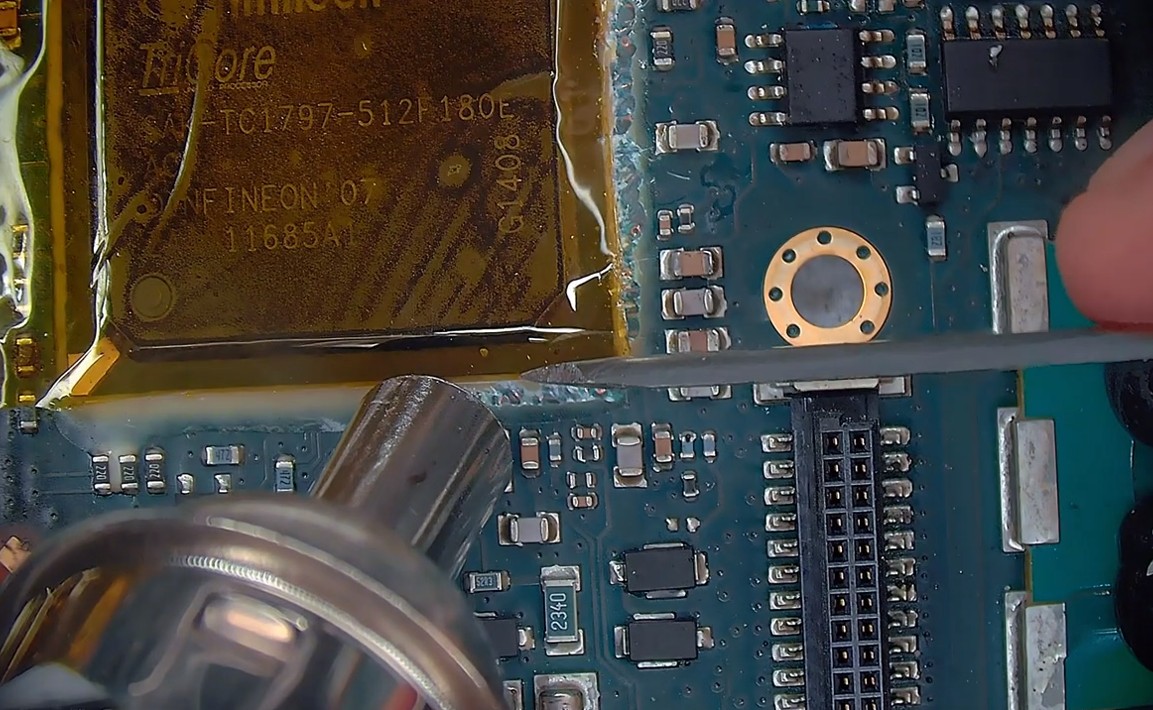

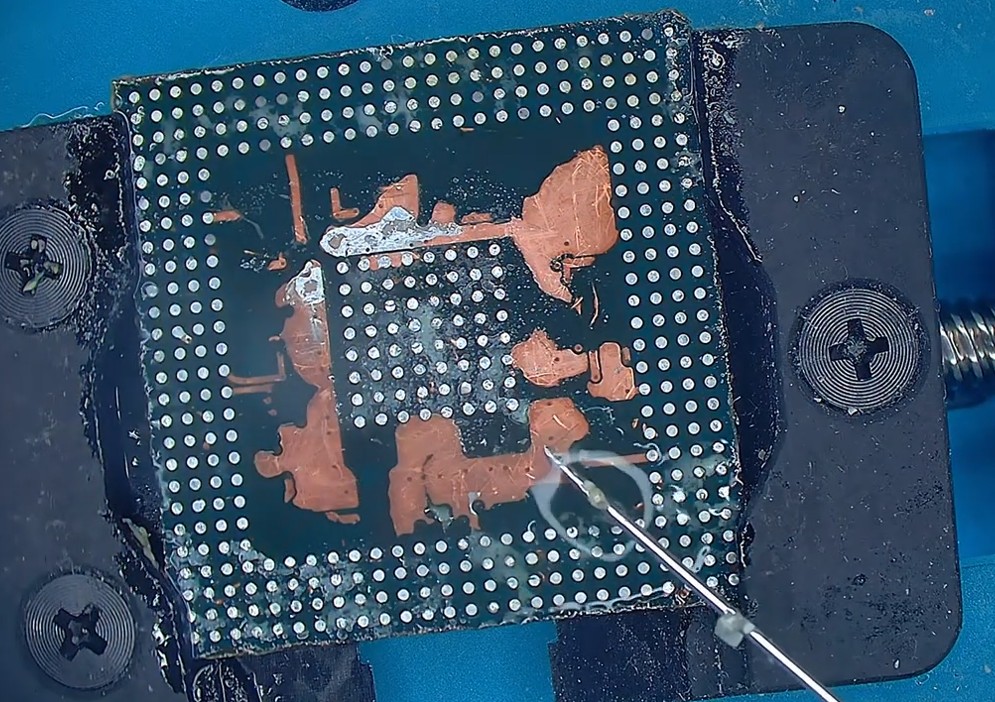

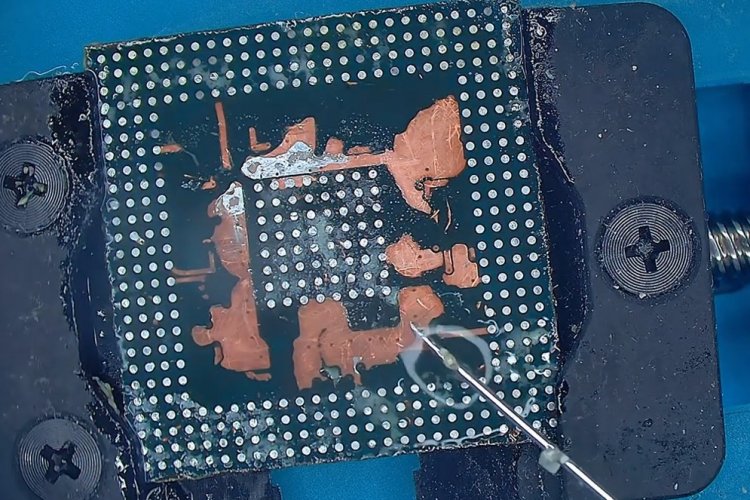

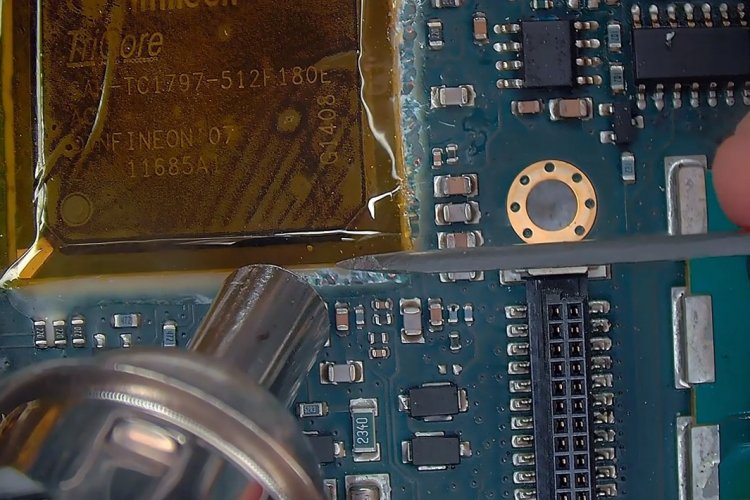

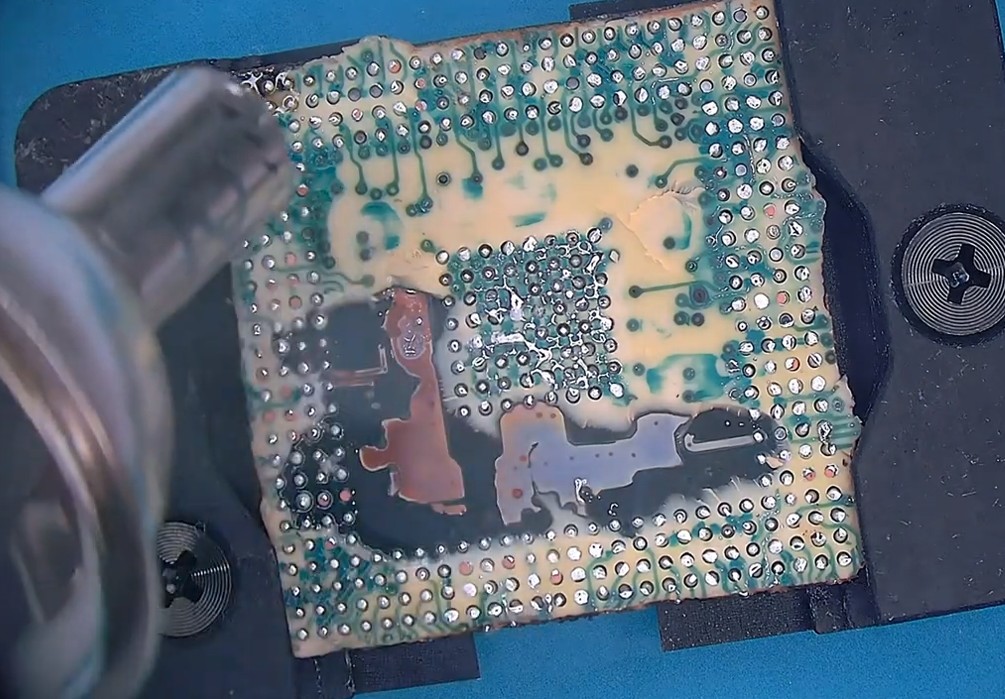

Αφαίρεση μικροεπεξεργαστή (MCU Desoldering)
Ο επεξεργαστής αφαιρέθηκε με ελεγχόμενη θερμική διαδικασία από την πολυστρωματική πλακέτα, με στόχο τη διατήρηση της ακεραιότητάς του.

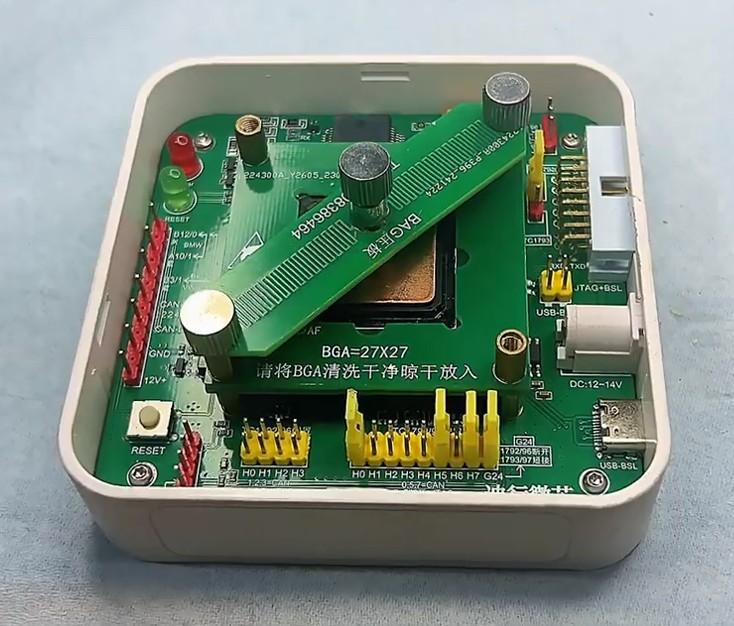

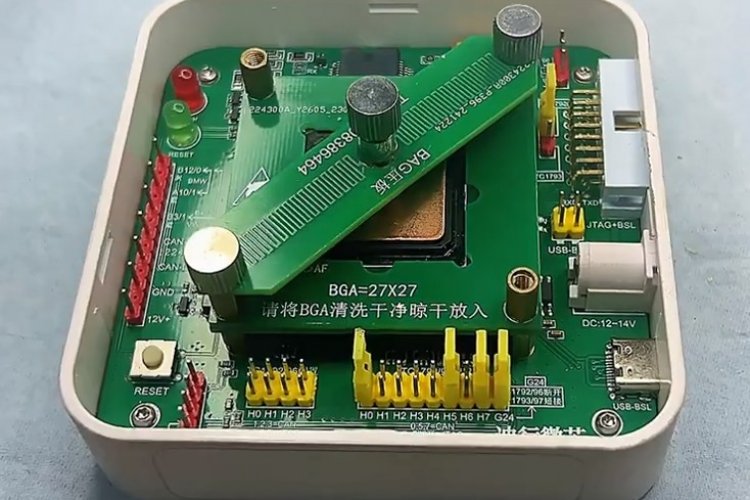

Άμεση ανάγνωση στον πάγκο
Ακολούθησε σύνδεση του επεξεργαστή σε εξειδικευμένο εξοπλισμό, επιτρέποντας την απευθείας πρόσβαση στη μνήμη του, ανεξάρτητα από την κατάσταση της υπόλοιπης μονάδας.
Ανάκτηση δεδομένων
Η διαδικασία ολοκληρώθηκε με επιτυχή εξαγωγή:
- Full Flash
- EEPROM
- Στοιχείων VIN και εργοστασιακής κωδικοποίησης
